Векса-80-М

Ливневые очистные сооружения

По запросу RUB
Ливневые очистные сооружения Векса-80-М производительностью 80 л/с. Характеристики. Цена.
Характеристики
Характеристики
Производительность80 л/с
288 м3
Габариты корпусов9540х2000 - 2 шт; 5040х2000 - 2 шт
Размер установки в плане?
- длина24350 мм
- высота2180 мм
- ширина5000 мм
Высота патрубков
- входного1800 мм
- выходного1450 мм
Диаметр корпуса2000 мм
Диаметр патрубков400 мм
Рабочий объём?76,2 м3
Масса (сухая/с водой)?6/82,2 т
Объём нефтепродуктов1,54 м3
Объём осадка10,82 м3
Сорбционных фильтров18 шт
Технических колодцев18 шт
Корпусов4 шт
Базовая комплектация
Блок БВ установки Векса-
Блок ПН установки Векса2 шт
Блок СМ установки Векса2 шт
Фильтры сорбционные, комплект1 шт
Руководство по эксплуатации1 шт
Дополнительная комплектация
Колодец смотровой узловой КС-У1 шт
Колодец смотровой поворотный КС-П4 шт
Колодец смотровой для отбора проб КС-ОП1 шт
Комплект труб с муфтами1 шт
Фильтры сорбционные, комплект1 шт
Монтажный комплект?1 шт
Лестницы алюминиевые12 шт
Датчики уровня нефтепродуктов2 шт
Датчики уровня осадка2 шт
Показатели очистки поверхностных стоков
ЗагрязнительНа входе, макс.На выходе
ВексаВекса-М
Взвешенные в-ва, мг/л300053
Нефтепродукты, мг/л?1100,30,05
ХПК, мгO212001010
БПК5, мгO215022
Описание

Эскиз Векса-80-М

Описание и принцип работы

Установка Векса-80 представляет собой подземные или надземные ливневые очистные сооружения, состоящие из четырех цилиндрических блоков, объединенных попарно. Такое оборудование предназначено для очистки нефтесодержащих сточных вод, в первую очередь поверхностных (ливневые и талые) со складских территорий, производственных площадей, жилых микрорайонов и пр.

Очистка сточных вод производится в несколько стадий:

  1. На первом этапе происходит отстаивание стоков, в результате чего происходит выпадение песка и мусора в осадок, происходит всплытие нефтепродуктов на поверхность отстойника.
  2. Вторым этапом идет тонкослойный блок, который применяется для интенсификации процесса осаждения и выделения из сточных вод загрязнений за счет увеличения контактной поверхности. При малых габаритах, сокращается время отстаивания, что приводит к существенному снижению габаритных размеров оборудования.Тонкослойные модули представляют собой полимерные трубки, собранные в блоки, формирующие перекрестные плоскости для осаждения и всплытия загрязнений. В этом же блоке размещен коалесцентный модуль, на котором происходит укрупнение капель нефтепродуктов.
  3. Третья стадия заключается в сорбционной дополнительной очистке осветленных стоков. Существует два варианта сорбционных элементов, в зависимости от требований к сбросу по основным загрязнениям - нефтепродуктам и взвешенным веществам.

Очистное оборудование Векса изготавливается из стеклокомпозита на намоточных станках. Этот материал не подвержен гниению, весьма стоек к коррозии в отношении агрессивных жидкостей и обладает высокими прочностными характеристиками.

ЛОС Векса-80 и Векса-80-М разработаны в габаритных размерах, позволяющими перевозить составные модули в стандартных 20- и 40-футовых контейнерах, что значительно снижает транспортные расходы и сроки доставки. Для наземного размещения, очистные сооружения устанавливаются в контейнерах, либо утепляются пенополиуретаном с системой обогрева саморегулирующим греющим кабелем.

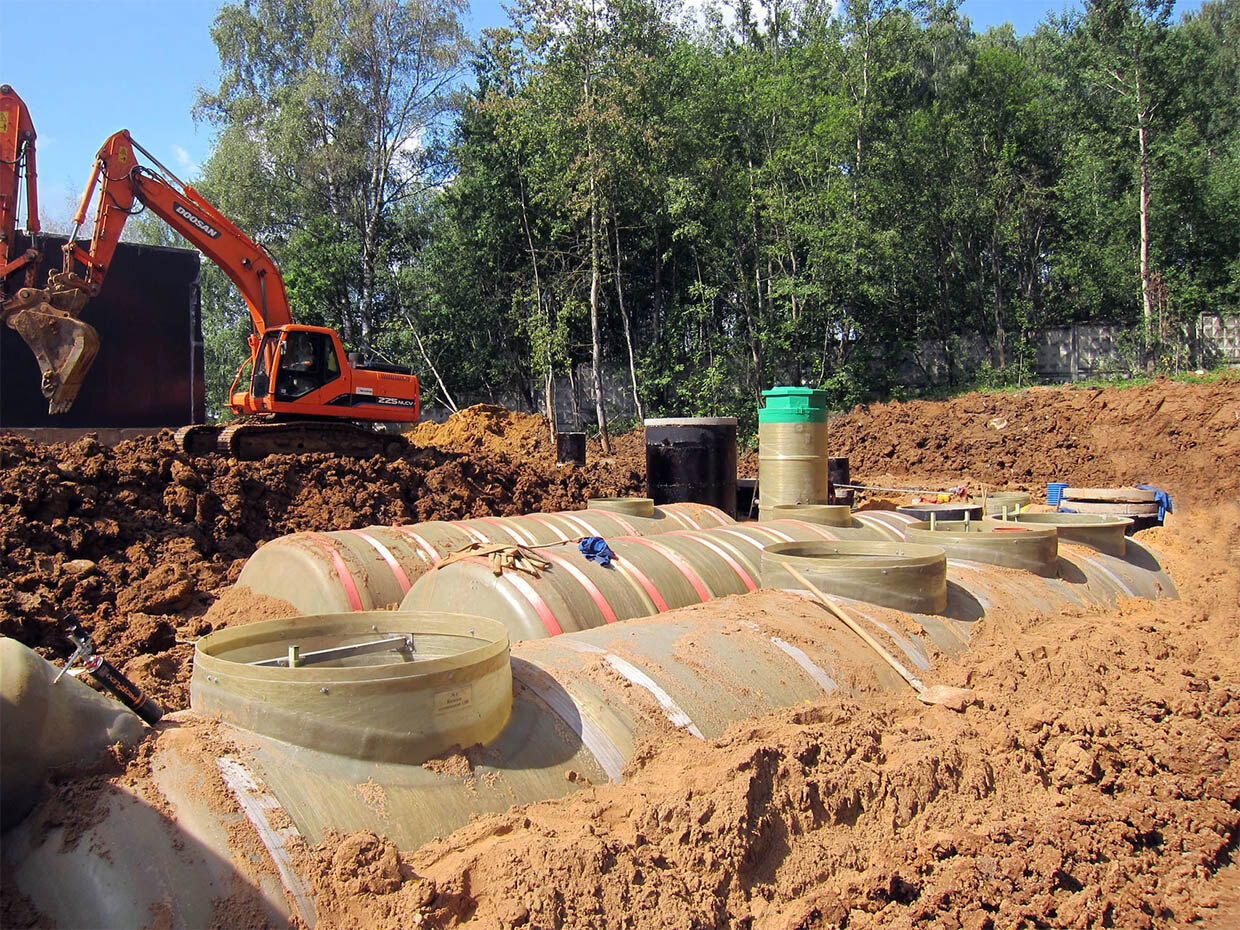

Фотогалерея оборудования
