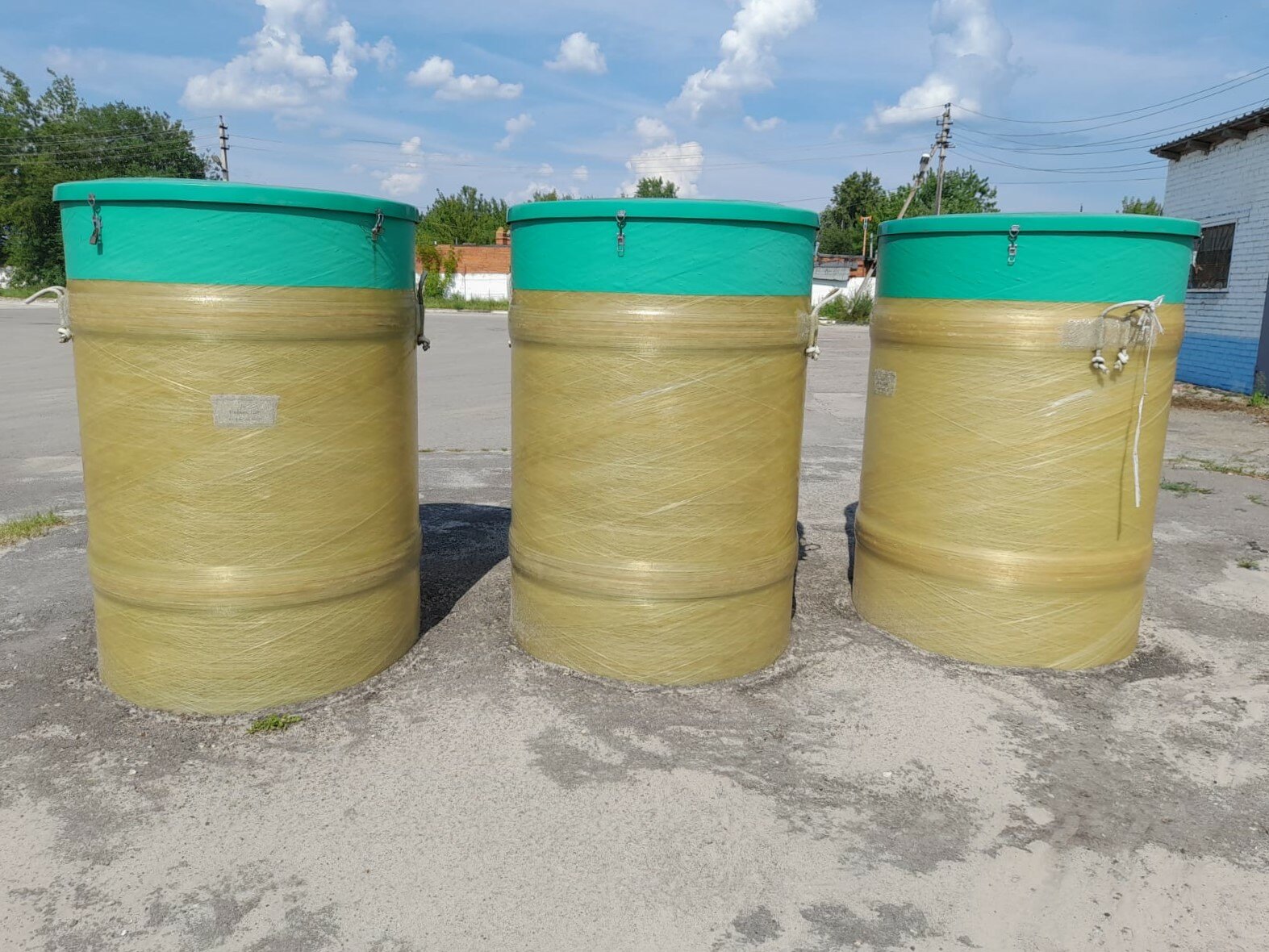

Векса-13-М
Ливневые очистные сооружения
| Характеристики | |
|---|---|
| Производительность | 13 л/с |
| 46,8 м3/ч | |
| Габариты корпусов | 6400х2000 - 1 шт |
| Размер установки в плане? | |
| - длина | 6400 мм |
| - высота | 2180 мм |
| - ширина | 2000 мм |
| Высота патрубков | |
| - входного | 1800 мм |
| - выходного | 1550 мм |
| Диаметр корпуса | 2000 мм |
| Диаметр патрубков | 200 мм |
| Рабочий объём? | 16,41 м3 |
| Масса (сухая/с водой)? | 1,4/17,8 т |
| Объём нефтепродуктов | 0,29 м3 |
| Объём осадка | 2,15 м3 |
| Сорбционных фильтров | 4 шт |
| Технических колодцев | 3 шт |
| Корпусов | 1 шт |
| Базовая комплектация | |
|---|---|
| Корпус | 1 шт |
| Люк | 3 шт |
| Комплект сорбционных фильтров | 1 шт |
| Руководство по эксплуатации | 1 шт |
| Дополнительная комплектация | |
| Монтажный комплект? | 1 шт |
| Доп. комплект сорбционных фильтров | 1 шт |
| Датчик уровня нефтепродуктов | 1 шт |
| Датчик уровня осадка | 1 шт |
| Лестница алюминиевая | 3 шт |
| Показатели очистки поверхностных стоков | |||
|---|---|---|---|
| Загрязнитель | На входе, макс. | На выходе | |
| Векса | Векса-М | ||
| Взвешенные в-ва, мг/л | 3000 | 5 | 3 |
| Нефтепродукты, мг/л? | 110 | 0,3 | 0,05 |
| ХПК, мгO2/л | 1200 | 10 | 10 |
| БПК5, мгO2/л | 150 | 2 | 2 |
Эскиз Векса-13-М
01. Монтаж оборудования на железобетонную плиту
02. Монтаж оборудования под проезжую часть
Описание ЛОС Векса
Исполнение
Очистные сооружения ливневых стоков Векса-13 располагаются в горизонтальном цилиндрическом корпусе. Благодаря конструктивным особенностям блоков, очистное оборудование занимает небольшую площадь, при этом сохраняя высокое качество очистки.
ЛОС Векса-13 по требованию заказчика может быть в наземном и подземном исполнении. Подземное размещение возможно под газон или проезжую часть.
Комплектация
В базовую комплектацию входит корпус из армированного стеклопластика, на котором располагаются 3 стеклопластиковых люка и комплект фильтров.
Дополнительно могут быть включены: монтажный комплект и комплект фильтров, лестницы для обслуживания, датчики уровня нефтепродуктов и уровня осадка.
Принцип работы
Сточные воды проходят через пескоуловитель, где осаждаются грубодисперсные взвешенные частицы, мусор, образуется первичная пленка нефтепродуктов.
В тонкослойном отстойнике стоки проходят по параллельным наклонным пластинам. Благодаря расположению пластин под определенным углом наклона капли нефтепродуктов укрупняются и всплывают, а осадок сползает и оседает на дне по противоточной схеме движения жидкости. Такая система позволяет сократить объем отстаивания стоков в несколько раз.
Перед сорбционным фильтром располагается коалесцентный сепаратор, в котором капли нефтепродуктов укрупняются. Затем происходит окончательная очистка сточных вод на кассетах сорбционного фильтра, включающих в себя полимерные сорбенты и активированный уголь.
Степень очистки
Степень очистки поверхностных вод, в зависимости от модификации установки Векса или Векса-М, соответствует значениям ПДК для сброса в городскую ливневую канализацию или водоемы рыбохозяйственного назначения первой категории.
Габариты и доставка
Векса-13 имеет диаметр корпуса 2000 мм и длину 6400 мм. Доставляется осуществляется по всей России десятитонником, на еврофуре или в контейнере железнодорожным транспортом.
Преимущества
Продолжительный срок службы и устойчивость к коррозии благодаря современным материалам изготовления и высокой культуре производства. Высокое качество очистки от взвешенных веществ и нефтепродуктов, которое достигается за счет многоступенчатой системы фильтрации. Доступна работа в самотечном режиме.
Установку возможно использовать в районах с повышенной сейсмоактивностью.
