Установки УФ обеззараживания сточных вод

Важный момент — качество воды, которая поступает на стадию обработки ультрафиолетом. Ультрафиолет эффективно воздействует на микроорганизмы только в осветленной воде, где содержание взвесей, железа и органики не превышает допустимые значения. Если показатели выше нормы, часть излучения поглощается примесями, и эффективность обработки снижается.

Требования к качеству воды указаны в руководстве по эксплуатации Argel UV:

• взвешенные вещества — не более 3,0 мг/дм³;
• БПК5 — не более 5,0 мг О₂/л;
• ХПК — не более 10,0 мг О₂/л;;
• железо — не более 0,1 мг/дм³;
• цветность — не более 21 градуса;
• коэффициент пропускания УФ-излучения (254 нм) — не менее 70%.

Если вода соответствует этим показателям, стандартная установка с дозой 30 мДж/см² справляется с задачей. Если нет — требуется доочистка или увеличение дозы облучения.

Производительность подбирают по максимальному часовому расходу. В линейке Argel UV есть модели от 1,5 до 200 л/с. Для небольших объектов достаточно установок с одной-двумя лампами, для жилых массивов и промпредприятий используются многоламповые станции. Длина кабеля от камеры до шкафа управления не должна превышать 10 м — это влияет на размещение оборудования.

По умолчанию станции Argel UV дают дозу облучения 30 мДж/см² — этого достаточно для сброса в централизованную канализацию или на рельеф по СанПиН 2.1.3684-21.

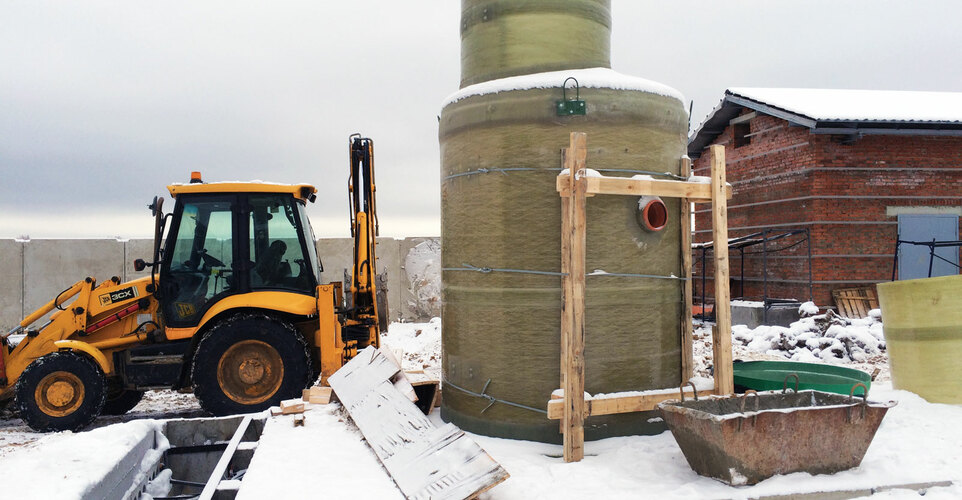

УФ обеззараживатель сточных вод может монтироваться подземно, наземно или в блок‑контейнере. Корпус из стеклопластика выдерживает нагрузки грунта при подземном размещении. Шкаф управления размещают на поверхности в непосредственной близости со станцией. Его климатическое исполнение — УХЛ1. При подземном монтаже важны глубина заложения (до 2500 мм и более) и диаметр корпуса.

Для автоматизации и контроля могут понадобиться датчик протока (включает лампы при движении воды), УФ-датчик интенсивности излучения, система промывки кварцевых чехлов. Эти опции не обязательны, но повышают надежность и снижают затраты на обслуживание.

Стоимость установок УФ обеззараживания сточных вод

Цена на установки для обеззараживания сточной воды формируется индивидуально под каждый объект и зависит от ряда параметров.

Производительность. Чем выше требуемый расход (л/с), тем больше габариты и количество УФ-ламп. Модель на 1,5 л/с стоит заметно меньше, чем станция на 100 л/с с многоламповым блоком и более мощными шкафами управления.

Количество и тип ламп. Для малых и средних расходов используют ртутные лампы низкого давления, для больших производительностей (от 50–70 л/с) — амальгамные лампы, которые мощнее, компактнее и долговечнее, но дороже.

Материал корпуса и глубина заложения. Корпуса Argel UV изготавливают из армированного стеклопластика, они долговечны и устойчивы к коррозии. Глубина заложения влияет на стоимость: чем глубже установка, тем больше материала и усиление конструкции, а значит, и цена.

Комплектация. В базовую поставку входят стеклопластиковый корпус, люк, лестница, УФ-установка с лампами, шкаф управления, монтажные комплекты. Дополнительно: бытовка для шкафа управления, система промывки кварцевых чехлов, датчики протока и УФ-датчики.

Шеф-монтажные работы. Стоимость установки зависит от объема земляных работ, устройства фундаментной железобетонной плиты, анкерного крепления, послойной засыпки песком, подключения к канализации и электросетям.

Как заказать станции УФ дезинфекции воды

Чтобы заказать устройство для обеззараживания воды, свяжитесь с нами по телефону, через форму обратной связи или по электронной почте.

Если у вас уже есть проект и вы знаете, какая установка нужна, заполните форму заявки на странице. Если требуется расчет и подбор оборудования под ваши параметры, используйте опросный лист — укажите расход стоков, качество воды, глубину заложения и опции. На основе этих данных инженеры подберут модель Argel UV, подготовят схему установки и коммерческое предложение.

Заказать УФ-станцию можно как отдельно, так и в составе комплексных очистных сооружений.

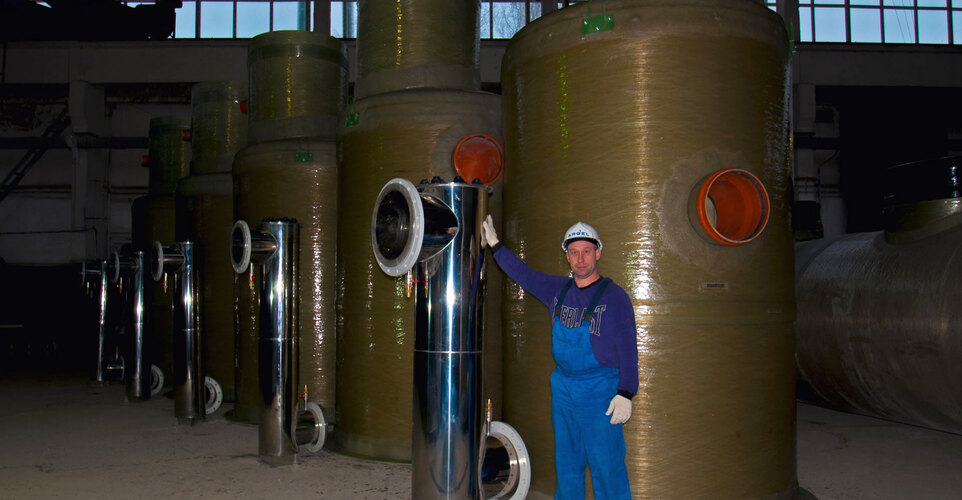

Видео производства Argel UV (СДВ)

Станция дезинфекции Argel UV предназначена для обеззараживания очищенной технической, хоз-бытовой, поверхностной сточных вод за исключением питьевой воды. Cогласно типоряда имеют производительность от 2 л/с до 100 л/с.

Полноценное ультрафиолетовое обеззараживание очищенной сточной воды возможно путем соответствия ее качества следующим требованиям СанПиН 2.1.3684-21 и МУК 4.3.2030-05 по физическим и химическим показателям. При превышении допустимых уровней хотя бы по одному из качественных показателей, регламентируемых документами, приведёнными в п.1.2.2, требуется проведение дополнительных исследований по возможности обеспечения эффективного обеззараживания УФ-облучениеми и определению эффективной дозы облучения для конкретных сооружений.

Конструкция и принцип работы

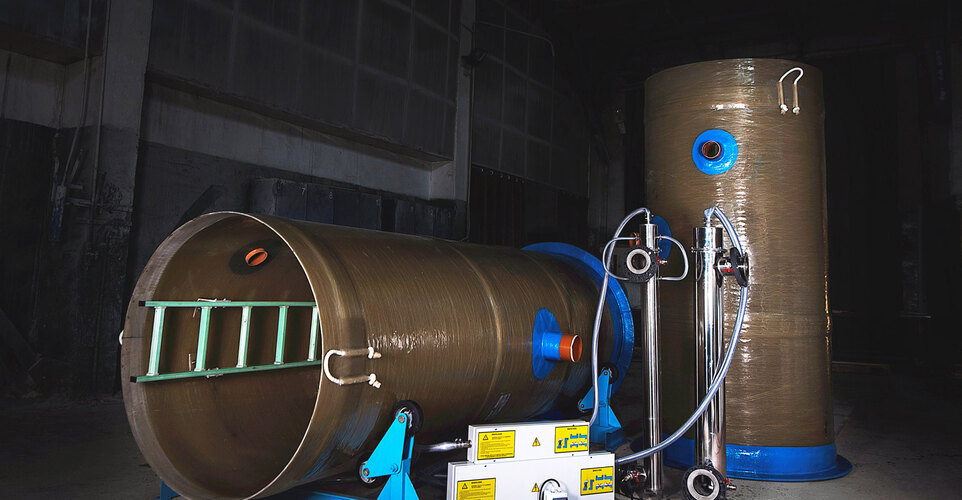

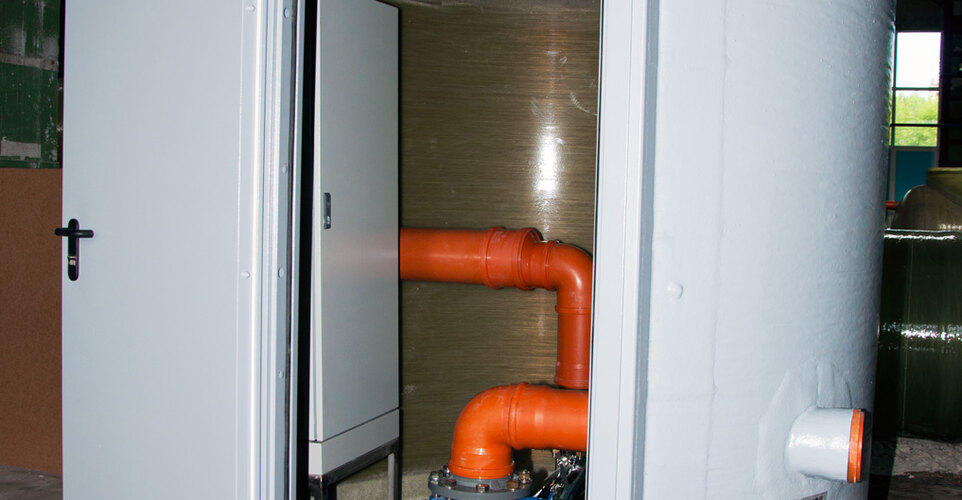

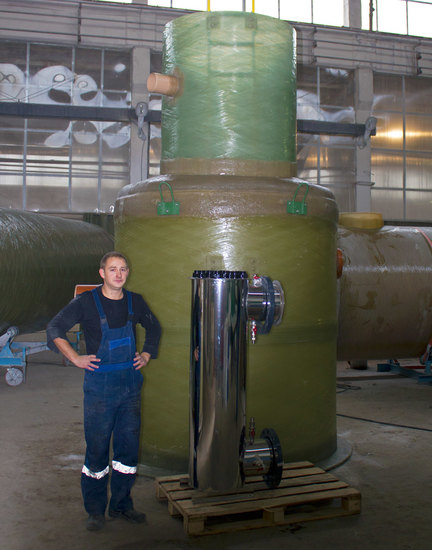

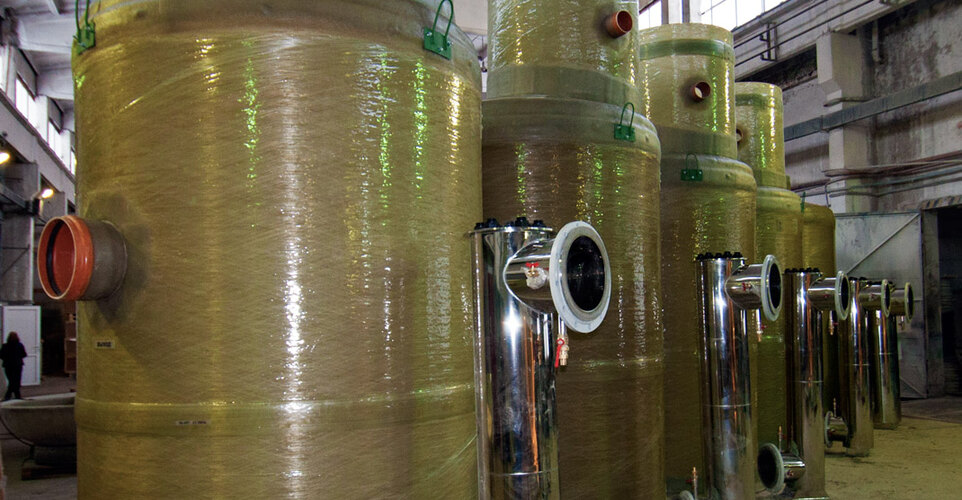

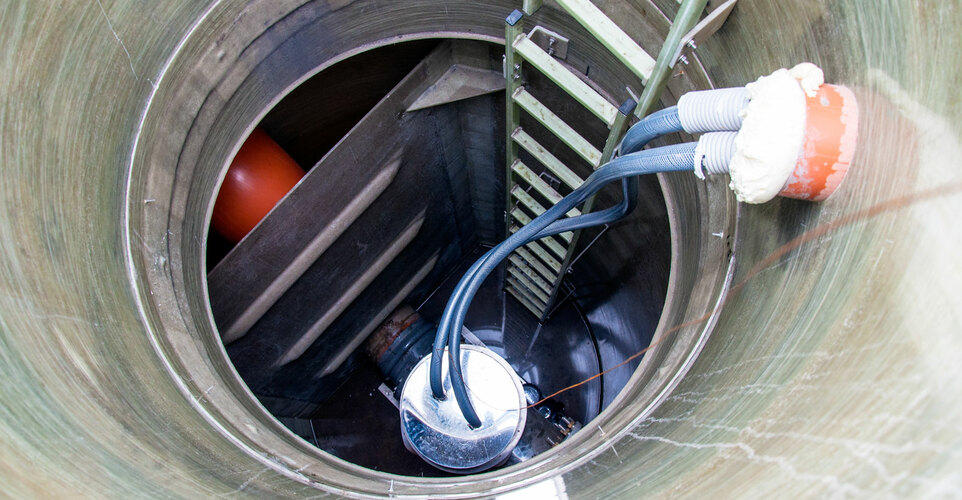

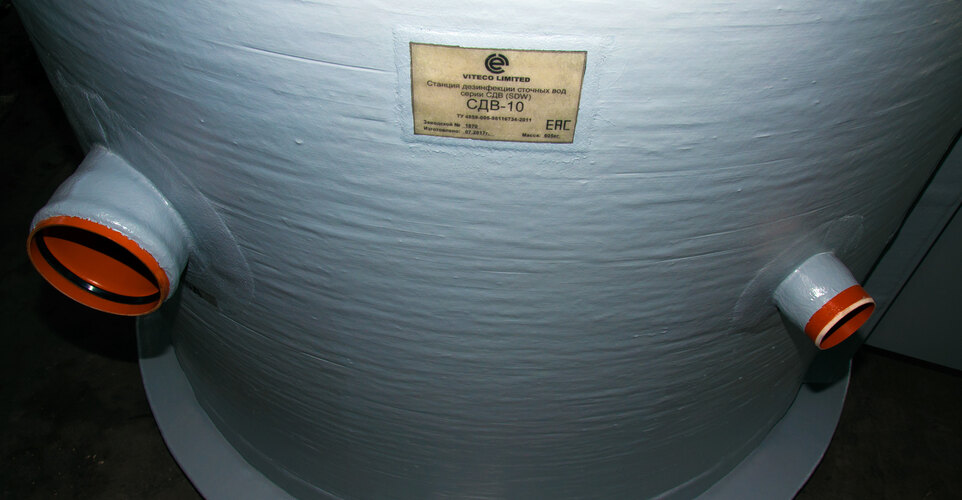

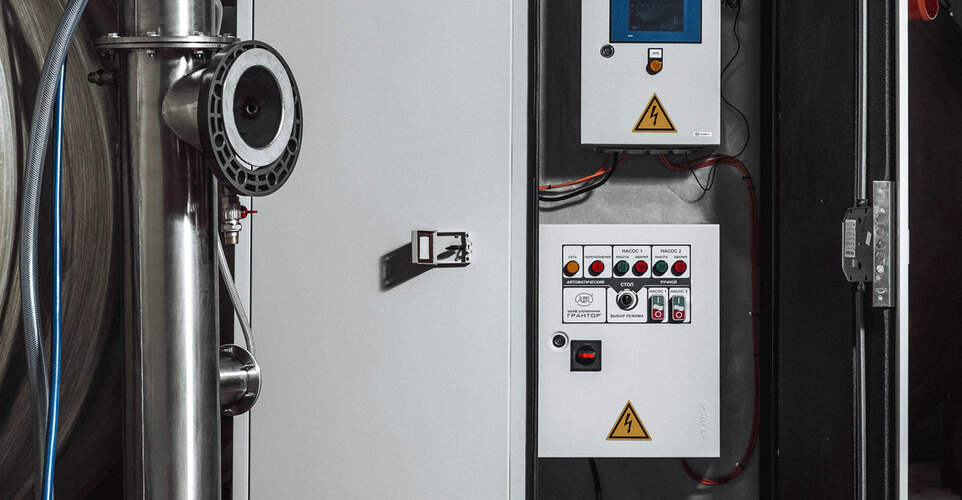

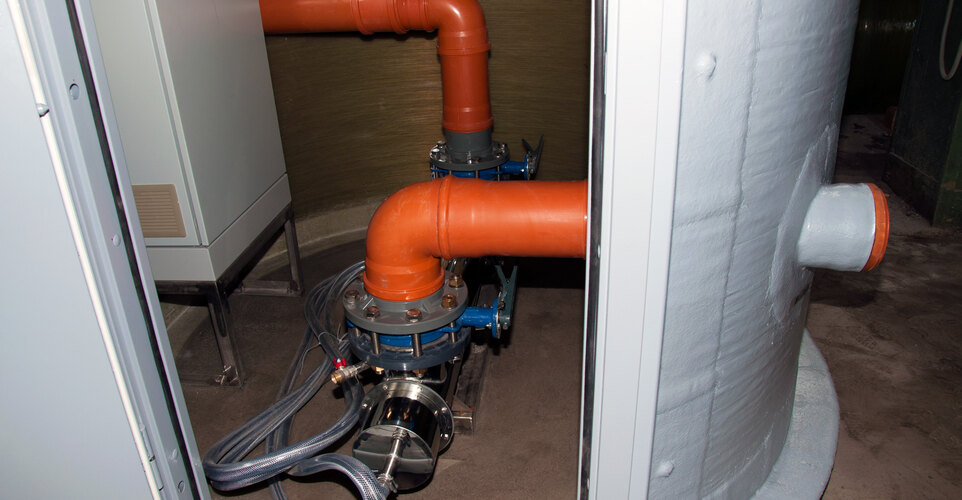

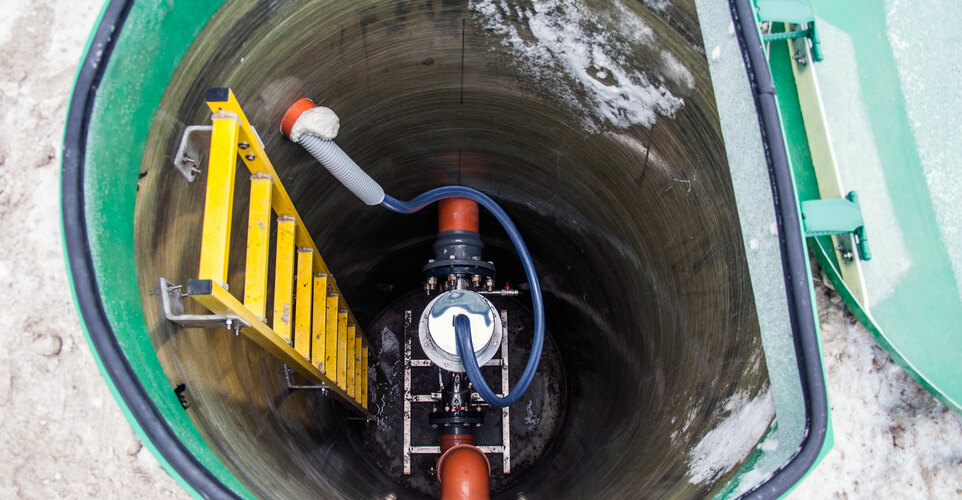

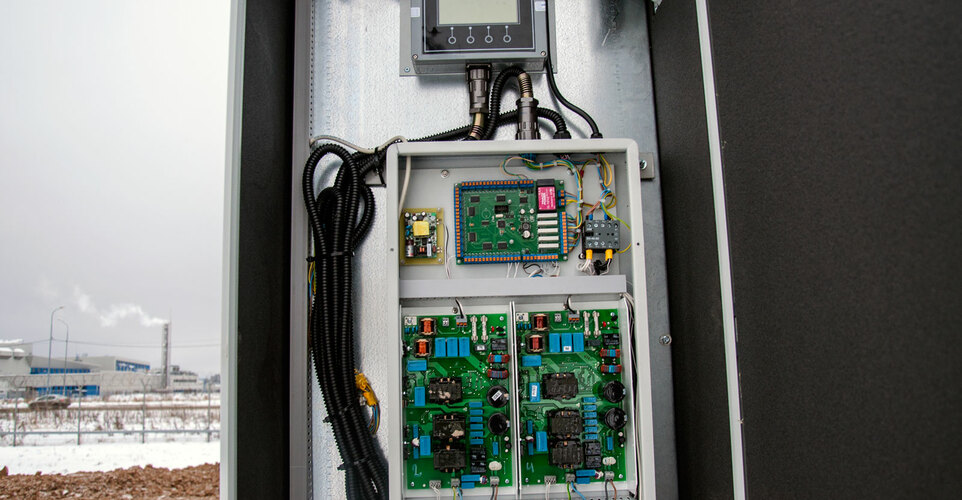

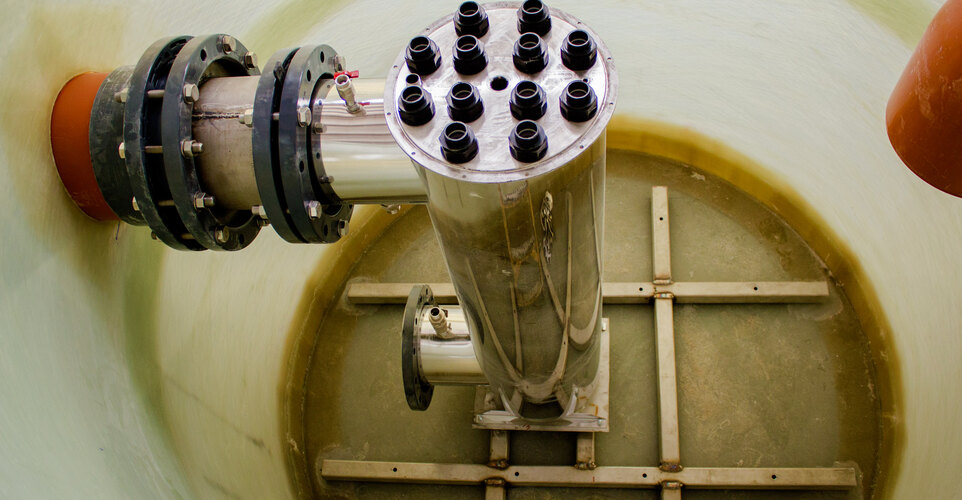

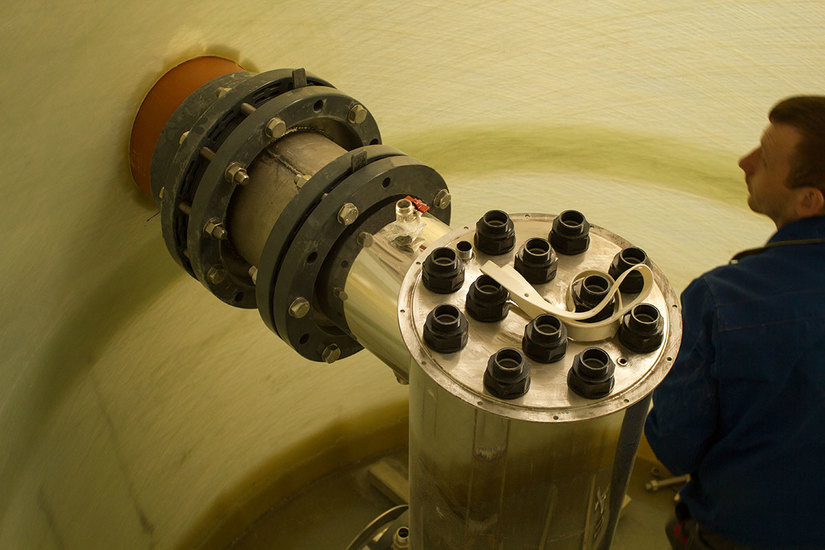

Обеззараживатель Argel UV представляет собой цилиндрический стеклопластиковый корпус с установленной сверху на него стеклопластиковой крышкой. Корпус станции разделен с помощью перегородки на два отсека в одном из которых находится блок обеззараживания воды. Блок ультрафиолетового обеззараживания выполнен из нержавеющей стали со степенью защиты оболочки IP 68 это позволяет работать ему при полном погружении в воду. Внутри камеры обеззараживания находятся УФ лампы, размещенные в кварцевых колбах. Контроль за работой УФ установки осуществляется с помощью шкафа управления, который должен быть размещен в закрытом помещение, строительной бытовке или термошкафе с температурой окружающей среды от +10 °C до +35 °C при относительной влажности до 80%.

Очищенная сточная вода поступает в станцию УФ обеззараживания через входной патрубок, где затем, пройдя первый отсек, перетекает через соединительный патрубок в блок обеззараживания, в котором за счет УФ излучения происходит гибель большинства бактерий и вирусов. Далее обеззараженная сточная вода через выходной патрубок отводится из станции Argel-UV.

Уровни лотков трубопроводов в камерах также могут отличаться: или на одной оси (если это заводское изделие ООО «Витэко» или на разных уровнях в зависимости от параметров сети).

Подбор оборудования

Станция УФ обеззаразживания сточных вод Argel-UV подбирается по следующим основным показателям: расход сточной воды (л/с), глубина заложения подводящей трубы, размещение (под газон, чугунный люк). Также Вы можете заполнить опросный лист у нас на сайте.

Комплектация

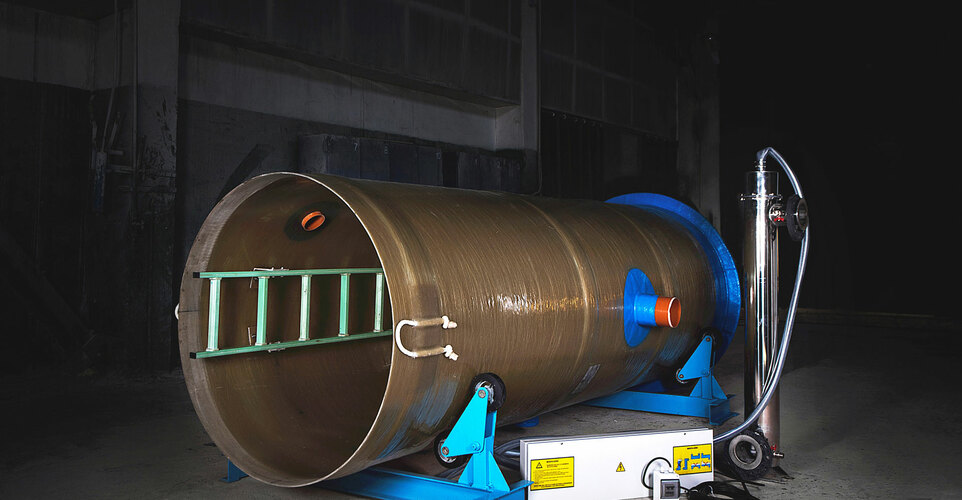

В комплект поставки обеззаразживателя сточных вод входят: стеклопластиковый корпус, люк, лестница, УФ установка обеззараживания воды, монтажный комплект для крепления блока обеззараживания (более подробно в руководстве по эксплуатации), руководства по эксплуатации (на Argel UV, на УФ установку обеззараживания воды), бытовка (опция).

Монтаж и эксплуатация

Видео монтажа

• Экономичность по сравнению с другими дорогостоящими методами обеззараживания воды;
• Является одним из наиболее безопасных методов очистки сточных вод, так как не влияет на физико-химические свойства воды;
• Эффективность УФ обеззараживания стоков за счет очень высокой степени очистки от микробов и вирусов;
• Компактность станции Argel-UV (СДВ) за счет подземного размещения. На поверхности в закрытом помещении остается только шкаф управления;
• Простота в обслуживание и замене ламп;
• Высокая прочность корпуса за счет применения высокопрочного стеклопластикового корпуса;
• Долговечность и надежность за счет применения современных технологий.
